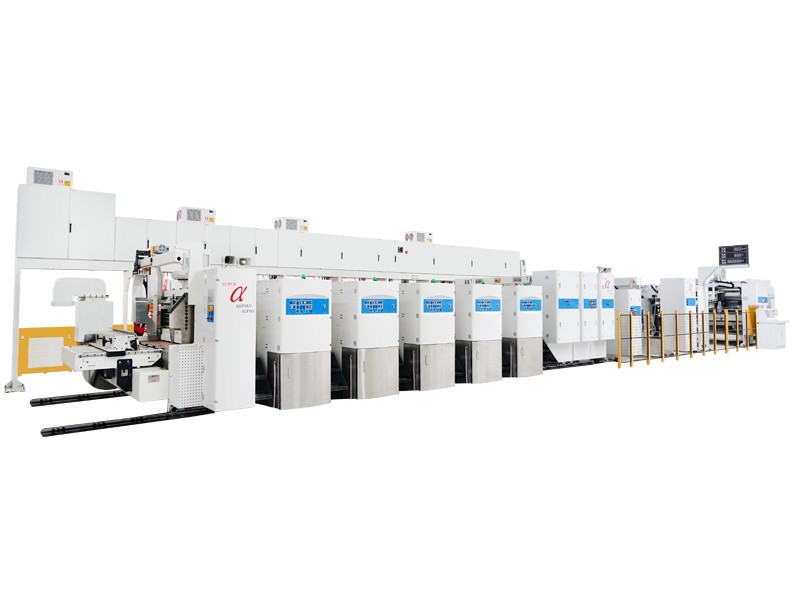

Máquina de impresión flexográfica de cinco colores Shinko para mano derecha
Característica de la máquina Shinko:
1. Limpieza rápida del sistema de tinta en 3 minutos.
2. Tinta residual baja.
3. Placa de suspensión rápida en 15 segundos.
4. Alta productividad para pedidos pequeños con tiempos de preparación de 2 minutos.
5. El costo de funcionamiento de la máquina se reduce gracias a la conservación de energía eléctrica.
6.Cada unidad es accionada individualmente por un servomotor.
7. Alta precisión de plegado que satisface las demandas de cada cliente.
|
Unidad |
Equipo |
|
Unidad de alimentación
|
Alimentador de borde de ataque |
|
Retorno automático a la posición “0” |
|
|
Guía trasera automática |
|
|
Ajuste automático del borde de ataque |
|
|
Dispositivo de prueba de funcionamiento de láminas |
|
|
Quitapolvo de papel (diseño original de Shinko) |
|
|
Detector de atascos de hojas |
|
|
Contador de lotes |
|
|
Jogger lateral grande |
|
|
Sistema sin presión: reduce la presión de la hoja, no aplasta la flauta y mantiene una buena resistencia de las cajas. (Opcional) |
|
|
Que lleva |
Succión de correa central |
|
La cinta transportadora de las unidades de impresión que no se utilizan se puede cerrar para garantizar la transferencia de hojas de tamaño mínimo. |
|
|
Correas de distribución: Alimente las láminas sujetando dos extremos, asegurando una alimentación estable para las láminas dobladas. |
|
|
Configuración rápida: posibilidad de cambiar la placa de impresión mientras la máquina está en funcionamiento. |
|
|
Cambio de correa: Fácil de cambiar y fácil de conseguir en el mercado. |
|
|
Impresora
|
Dispositivo de elevación del cilindro de impresión |
|
Ajuste lateral motorizado del cilindro de impresión |
|
|
El cilindro de impresión regresa automáticamente a la posición “0” |
|
|
Sistema de entintado Shinko |
|
|
Zumbador de monitoreo de flujo de tinta |
|
|
Rodillo anilox de cerámica |
|
|
Toque de tinta automático |
|
|
Placa de montaje rápida en 15 segundos. Bobinadora automática de película estéreo. |
|
|
Recubrimiento de teflón para baño de tinta |
|
|
Sistema de entintado con cuchilla dosificadora o rodillo de goma (Cámara de rasqueta de fibra de carbono opcional) |
|
|
Unidad de plegado
|
Rodillos de plegado 1:1 (misma circunstancia que el cilindro de impresión) |
| Dos perfiles de plegado en una rueda de plegado: apto para hojas de 3 y 5 capas | |
| Rodillos preplegadores, plegadores superiores recubiertos de poliuretano. Divididos en dos piezas, fáciles de reemplazar. | |
|

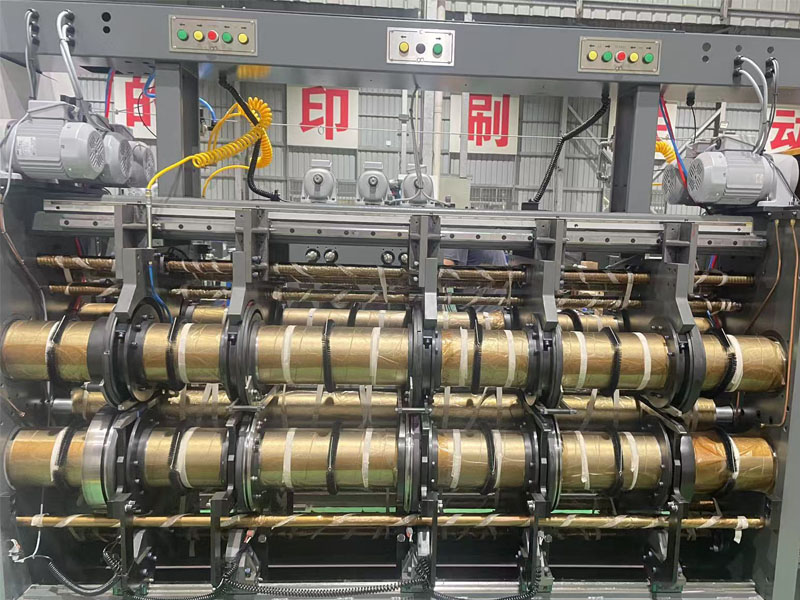

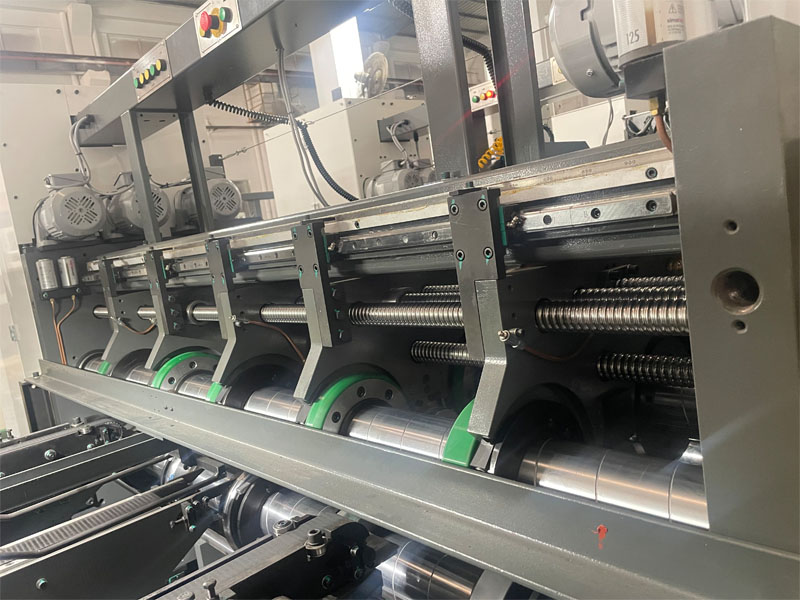

Unidad ranuradora
|
Ajuste automático de los cabezales de horquilla, ajuste sincrónico |
|
El sistema de doble ranurado puede adaptarse a cajas de altura muy pequeña. |
|
|
Configuración automática de RSC con selección de solapa de pegamento regular o solapa de pegamento extendida |
|
|
Eliminador de residuos de juntas de pegamento (Los residuos de la unión encolada se eliminan mediante un sistema de cepillo rotatorio y ventilador, entregando producto limpio a la sección de plegado). |
|
|
Unidad de troquelado |
Cortador de agujeros manual de “un toque” |
|
Yunque de poliuretano |
|
|
Ajuste automático del registro de ejecución |
|
|
Se encuentra disponible de manera opcional un dispositivo de limpieza de fracción de desperdicio tipo pasador para eliminar la fracción de papel usado de la cuchilla de troquelado. |
|
|
Unidad de conformado |
Rodillos formadores (Patente Shinko) |
|
Barras guía |
|
|
Correa de succión superior |
|
|
Cinturón inferior con función de succión (con velocidad variable) |
|
|
Seleccione el dispositivo para cambiar la holgura en función de las flautas |
|
|
Tanques dobles |
|
|
rollo de pegamento |
|
|
Encimera |
Contador de una etapa |
|
Unidad de cuadratura
|
Tolva de cuadratura |
|
Sosteniendo el ventilador |
|
|
CNC
|
Panel táctil |
|
Panel de control principal |
|
|
Fuente de alimentación universal |
|
|
Función docente |
|
|
La gran pantalla LED muestra la velocidad de la máquina, el tiempo de configuración, etc. para que todos los operadores y el personal de producción puedan visualizarla fácilmente. |
Ventajas de la encoladora y plegadora flexográfica Shinko:
1. Sistema de control CNC. (Control inteligente)
2. Servomotor independiente en cada unidad. (Alta velocidad y ahorro de energía)
3. Cambio rápido de pedidos en dos minutos y de planchas en 15 segundos. Capacidad para cambiar entre 40 y 150 pedidos al día. (Alta eficiencia)
4. Limpieza rápida de tinta en tres minutos, menor tinta residual.
